Estimate

STEP01
Base Type
ベースの型式選択

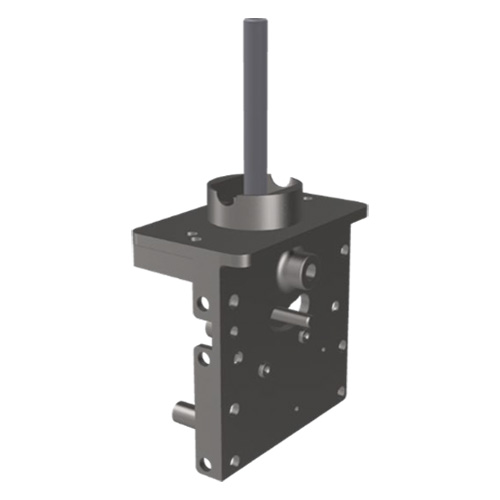

S191
ベース
スプリングセンター復帰
11860円

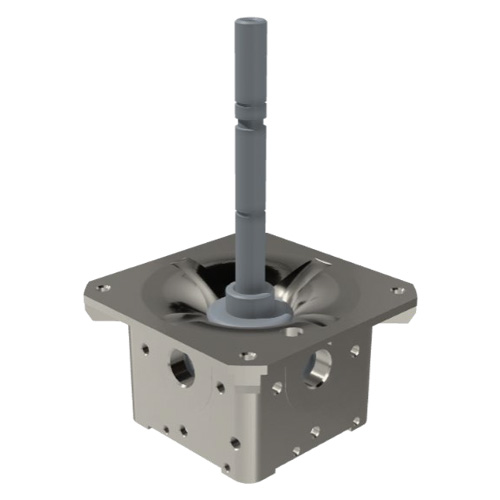

D191
ベース
スプリングセンター復帰
11860円
S191
STEP02
Operation
操作方式
SS
単軸、Y方向(前後操作)
0円
STEP03
Force
操作力
L
初期操作力6N、最大20N
0円
STEP04
Mounting
取付パネル
00
取付穴ピッチ57.8/66mm
(S191標準)
0円
56
取付穴ピッチ56×56mm
1490円
61
取付穴ピッチ75×75mm
1490円
STEP05
Grip
グリップオプション
M
ボール型グリップ
(手のひら操作)
0円
L
メカニカルリフトロック付き
5930円
TN
円錐形グリップ、上部ボタンなし
0円
TB
円錐形グリップ、上部押しボタン付き
1490円
M1B6
カーブ形グリップ、イネーブルスイッチ+上部ロッカースイッチ付き
2970円
M1N6
カーブ形グリップ、イネーブルスイッチ+上部押しボタン付き(自己保持式も選択可)
2970円
M2B6
ストレート形グリップ、イネーブルスイッチなし、上部ロッカースイッチ付き
1780円
PQM1
カスタムストレート形グリップ、イネーブルスイッチ+ロッカースイッチ
2970円
KHM1
多機能グリップ
**
KHM2
簡易多機能グリップ
**
STEP06
Output
出力オプション
P2
ポテンショメータ式、電源36Vdc未満、3KΩ 1端子ポテンショメータ
2970円
P5
ポテンショメータ式、電源36Vdc未満、5KΩ 2端子ポテンショメータ
2970円
P10
ポテンショメータ式、電源36Vdc未満、10KΩ 3端子ポテンショメータ
2970円
P10C
センタタップ付ポテンショメータ、電源36Vdc未満、10KΩ 4端子ポテンショメータ
5930円
I08
変換回路、電源18~32Vdc、800-0-800mA電流出力(調整可能)
5930円
I20
変換回路、電源24Vdc、20-4-20mA電流出力(調整可能)
11860円
U05
変換回路、電源18~32Vdc、5-0-5Vdc電圧出力(調整可能)
5930円
U10
変換回路、電源18~32Vdc、10-0-10Vdc電圧出力(調整可能)
5930円
S09
カスタム変換回路、電源18~32Vdc、前進/後退の2位置12Vdc信号出力
5930円
NA
アナログ出力なし
0円
STEP07
Switch
マイクロスイッチ
N
マイクロスイッチなし
0円
S1
中立位置保持スイッチ、マイクロスイッチ1個
890円
S2
前進/後退各方向にマイクロスイッチ1個
1490円
S3
中立位置保持+前進/後退方向スイッチ、マイクロスイッチ計3個
2970円
STEP08
Cable Exit
ケーブル引出し
L
ケーブル直出し(AWG24、標準長500mm)
※カスタムコネクタの価格は実際の仕様により異なります
0円
T
端子台接続
1490円
D191
STEP02
Operation
操作方式
SS
単軸、Y方向(前後操作)
1490円
DS
2軸、全方向操作
2970円
DP
2軸、十字4方向操作
2970円
STEP03
Force
操作力
L
初期操作力6N、最大20N
0円
H
初期操作力10N、最大40N
0円
STEP04
Mounting
取付パネル
56
取付穴ピッチ56×56mm
0円
75
取付穴ピッチ75×75mm
1490円
STEP05
Grip
グリップオプション
M
ボール型グリップ
(手のひら操作)
0円
TN
円錐形グリップ、上部ボタンなし
0円
TB
円錐形グリップ、上部押しボタン付き
1490円
M1B6
カーブ形グリップ、イネーブルスイッチ+上部ロッカースイッチ付き
2970円
M1N6
カーブ形グリップ、イネーブルスイッチ+上部押しボタン付き(自己保持式も選択可)
2970円
M2B6
ストレート形グリップ、イネーブルスイッチなし、上部ロッカースイッチ付き
1780円
STEP06
Output
出力オプション
H1
ホール式、電源5Vdc、出力0.5-2.5-4.5V
1490円
H2
ホール式、電源5Vdc、出力1-2.5-4V
1490円
2H1
二重化ホール式、電源5Vdc、出力0.5-2.5-4.5V
2970円
2H2
二重化ホール式、電源5Vdc、出力1-2.5-4Vdc
2970円
P10
ポテンショメータ式、電源36Vdc未満、10KΩ 3端子ポテンショメータ
2970円
NA
アナログ出力なし
0円
STEP07
Switch
マイクロスイッチ
N
マイクロスイッチなし
0円
S2
前進/後退各方向にマイクロスイッチ1個
1490円
S4
2軸用、各軸の各方向にマイクロスイッチ1個
2970円
STEP08
Cable Exit
ケーブル引出し
L
ケーブル直出し(AWG24、標準長500mm)
※カスタムコネクタの価格は実際の仕様により異なります
0円
T
端子台接続
1490円
数量
簡易見積金額
000,000円
※別途送料がかかります。
まとめ買い設定
1-9
割引なし
10-29
10%
30-99
15%
100-299
20%
300+
特別価格対応
